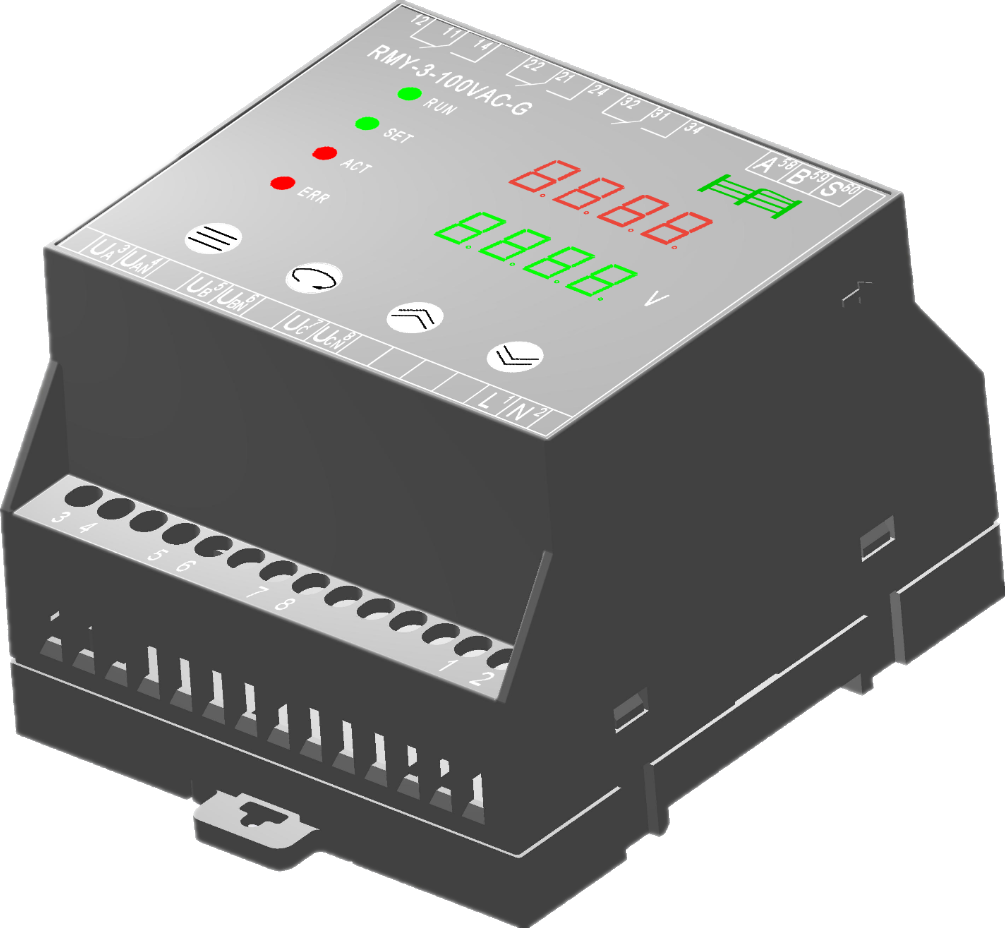

RMY电压型量度继电器
量度继电器是一种集测量、控制、保护及通讯等多功能于一体的继电保护装置，采用数字电路设计，通过实时采集电压或电流信号，既能实现各种单功能型继电器的保护功能，又带有数显表的设定、显示功能，实现测量、整定值的可视化，还能够实现产品的智能化、网络化。
量度继电器相当于智能电表与继电保护的集成，也相当于电压监视继电器与时间继电器的集成。
电压型量度继电器常用于发电机、电动机、变压器的过欠压保护。
-
执行标准
GB/T 14598.2-2011 量度继电器和保护装置 第1部分：通用要求
GB/T 14598.27-2017 量度继电器和保护装置 第27部分 产品安全要求
GB/T 14598.127-2013 量度继电器和保护装置 第127部分 过/欠电压保护功能要求
GB/T 14598.151-2012 量度继电器和保护装置 第151部分 过/欠电流保护功能要求
JB/T 3346—2002 反时限过流继电器
GB/T 22264.1-2008 安装式数字显示电测量仪表 第1部分：定义和通用要求
使用环境
使用环境：-40~70℃，≤95%RH无凝露；
海 拔：≤4500M；
盐雾等级：≥96H；
阻燃等级：UL94-V0；
安装方式：DIN35；
螺钉扭矩：最大紧固扭矩0.6Nm，最小紧固扭矩0.5Nm；
电气参数及性能
辅助电源：100~240VAC[1]（45~400Hz）或90~370VDC，交直流通用，且接线不用区分正负极；
额定功率：≤2.5W；
EMC等级：四级；
额定电压（UN
，@50Hz）：57.7VAC、100VAC、220VAC、380VAC；过载能力：1.2倍持续，2倍1S；
准确度：1%；
延时误差：±（1%整定值+60mS）；
输出继电器接点容量：常开（NO）5A/250VAC；常闭（NC）3A/250VAC；
RS485端口接线方式及级联数量：总线型，级联数量≤32个，传输距离≤1000米；
绝缘电阻：输入、输出之间≥500MΩ，输入或输出与外壳之间≥500MΩ；
介质耐压：交流输入对地2500VAC/1min，漏电流≤10mA；
产品型号
型号
RMY
-3
-100VAC
-G
产品系列
RMY=电压型量度继电器
输入路数
1=单相；3=三相
额定输入量
57.7VAC；100VAC；220VAC；380VAC
保护类型
G=过压；Q=欠压；P=不平衡；N=逆相序
说明：
①P（不平衡）和N（逆相序）仅仅针对三相电压输入。
② 断相是P（不平衡）的一种极端情况。
③ 逆相序包括负序和零序，正常情况下，相序为正序。
推荐型号：RMY-1-100VAC-G
结构尺寸与端子定义
单相输入时，连接UA 和UAN 。
功能
端子号
端子定义
说明
辅助电源
1
L
火线
2
N
零线
A路输入
3
UA
A路输入进线端
4
UAN
A路输入出线端
B路输入
5
UB
B路输入进线端
6
UBN
B路输入出线端
C路输入
7
UC
C路输入进线端
8
UCN
C路输入出线端
第一组
继电器开出
11
COM1
第一组继电器公共端
12
NC1
第一组继电器常闭接点
14
NO1
第一组继电器常开接点
第二组
继电器开出
21
COM2
第二组继电器公共端
22
NC2
第二组继电器常闭接点
24
NO2
第二组继电器常开接点
第三组
继电器开出
31
COM3
第三组继电器公共端
32
NC3
第三组继电器常闭接点
34
NO3
第三组继电器常开接点
RS485
58
A
59
B
60
S
地线，接电缆的屏蔽层
接线示意图
典型应用
在电动机或发电机中的应用
当检测到电压超限，则进入故障延时模式，延时时间到若超限依旧，则故障报警或切断电机，起到保护目的。
-
